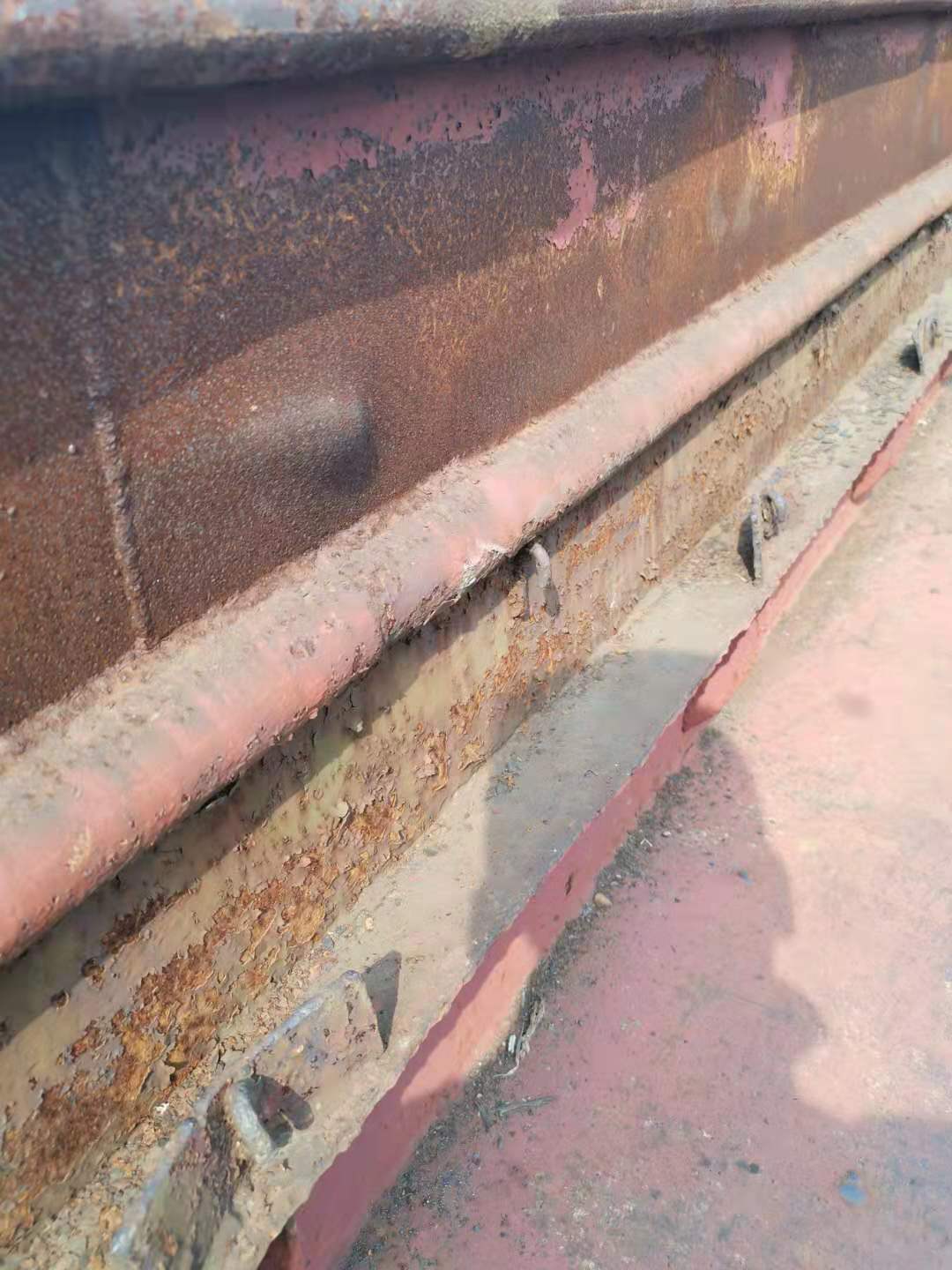

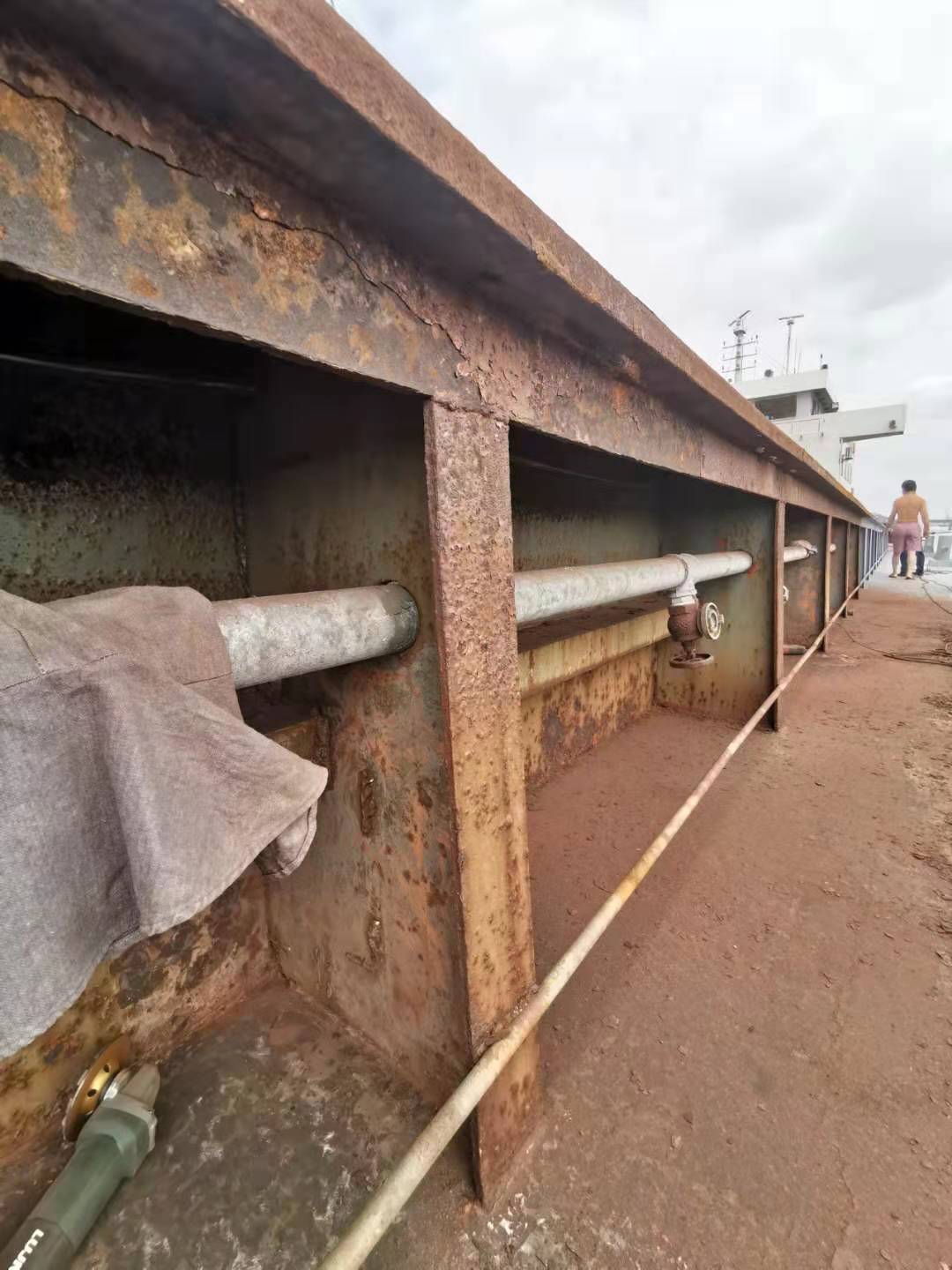

在工業(yè)生產(chǎn)中,腐蝕程度最大的是潮濕的、受?chē)?yán)重污染的工業(yè)大氣，污染物有二氧化硫、硫化氫、氯離子。圖7-10示出了鋼在模擬污染空氣中的腐蝕情況�？梢�(jiàn)非常純凈的空氣，腐蝕很小，且隨濕度增加有輕微增加(見(jiàn)曲線A);在污染的空氣中，相對(duì)濕度小于70%時(shí)即使長(zhǎng)期暴露，腐蝕也不大;但在有s02存在，沒(méi)有顆粒，相對(duì)濕度高于70%時(shí)，腐蝕率大大增加(見(jiàn)曲線C)。如再有硫酸銨和煤煙粒子存在時(shí)腐蝕更為劇烈。

可見(jiàn)在污染大氣中，低于臨界濕度時(shí)，金屬表面沒(méi)有水膜，是化學(xué)作用引起的腐蝕，腐蝕速度很小;高于臨界濕度時(shí)，水膜形成，便產(chǎn)生了嚴(yán)重的電化學(xué)腐蝕，腐蝕速度突然增大。

為什么SO2促進(jìn)金屬大氣腐蝕，其一是認(rèn)為工業(yè)廢氣中排放出的SO2有一部分在高空中能直接被氧化成SO,溶于水后生成H2SO4;其二是認(rèn)為有一部分S02被吸附在金屬表面，它們與鐵作用生成易溶的硫酸亞鐵，F(xiàn)eSO,進(jìn)--步氧化并由于強(qiáng)烈的水解作用生成了硫酸，硫酸又可返回和鐵作用，整個(gè)過(guò)程具有自催化反應(yīng)。
